Switch 3COM

Objectif et environnement

Objectif

Configurer un VLAN, ports trunk et tagg sur switch 3COM.

Environnement

Matériels :

2 x Switch 3COM SuperStack 3 4500 26-port

Adressage des VMS :

Réseaux VLAN 200 switch1 : 172.28.1.253/16
Réseaux VLAN 200 switch2 : 172.28.1.249/16

Documentation

Processus

Nous sommes connectés sur le port série d’un ordinateur d’un côté et sur le port Console du switch de l’autre.

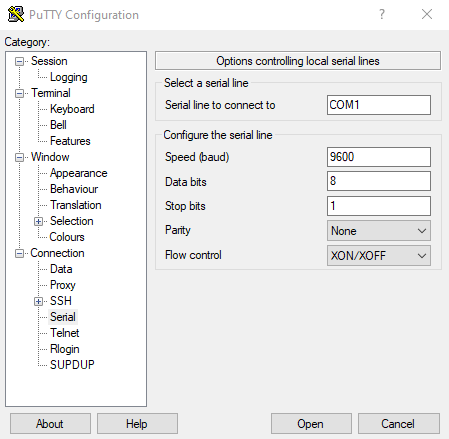

Nous avons configuré PuTTY comme suite dans Connection / Serial :

_images/image53.png

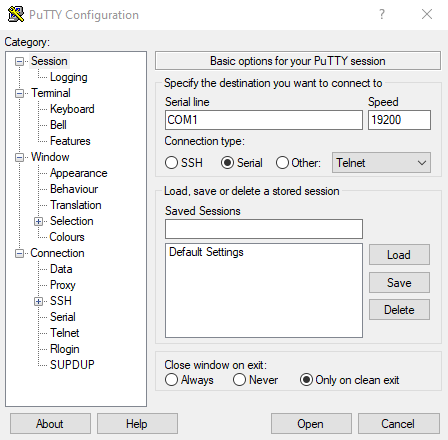

Ensuite Session > Open

_images/image54.png

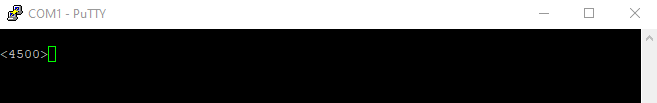

Nous avons accédé à la console du switch

_images/image55.png

Administration VLAN en CLI

Création d’un VLAN

# Passage en mode system
system-view ou sys

# Création du VLAN 200
vlan 200

# Définition l’adresse IP/Sous-masque pour le VLAN 200
# Choix VLAN
interface vlan 200 ou int vlan 200

# Renseigner l’adresse IP ainsi que le sous-masque
ip address 172.28.1.253 255.255.0.0

# Ajout d’un port dans le VLAN, ici du 7 à 10
port Eth1/0/7
port Eth1/0/8
port Eth1/0/9
port Eth1/0/10

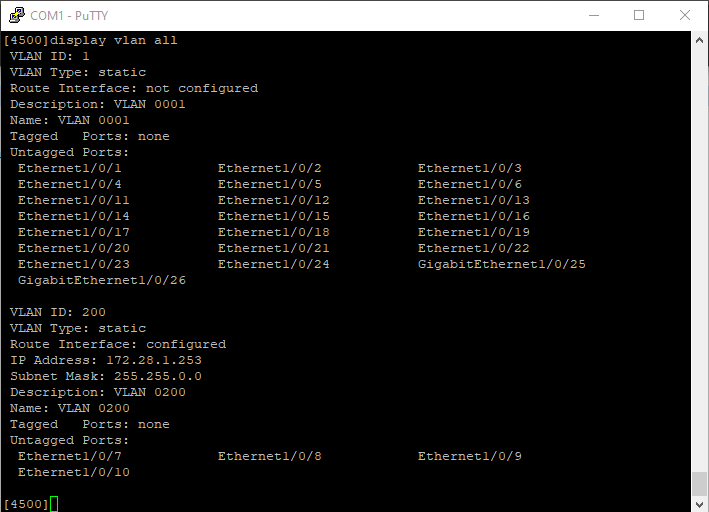

Afficher la configuration de VLAN’s

display vlan all

_images/image56.png

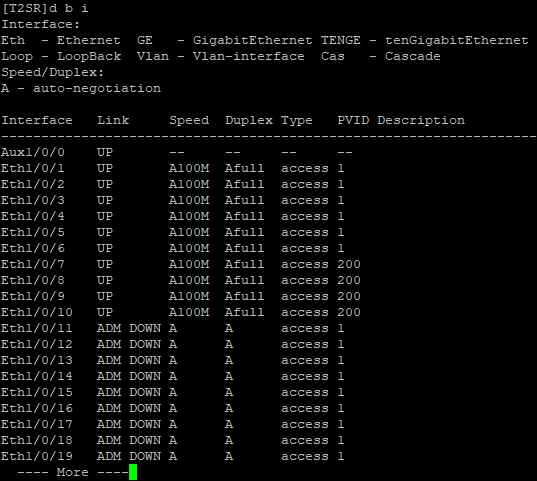

Une autre méthode pour afficher la configuration de ports en utilisant la commande display brief interface

_images/image57.png

Supprimer un VLAN

# Mode system
system-view ou sys
# Supprimer le VLAN 200
undo VLAN 200

Administration VLAN par interface Web

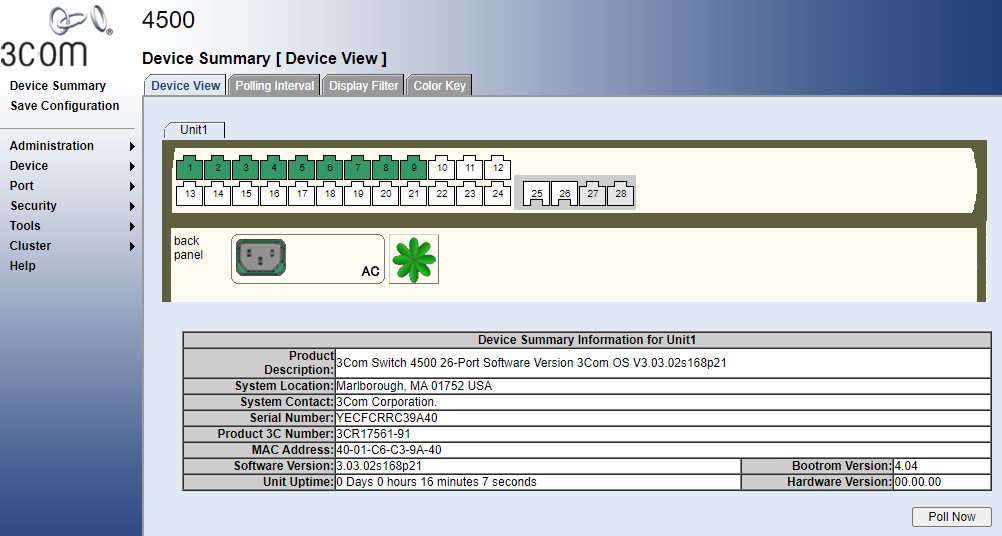

J’accède à l’interface web sur l’adresse 172.28.1.253/16

_images/image58.png

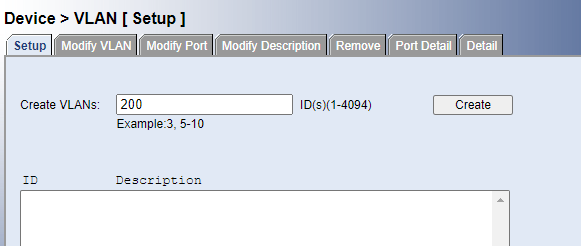

Menu > Device > VLAN > Setup

_images/image59.png

Création d’un VLAN

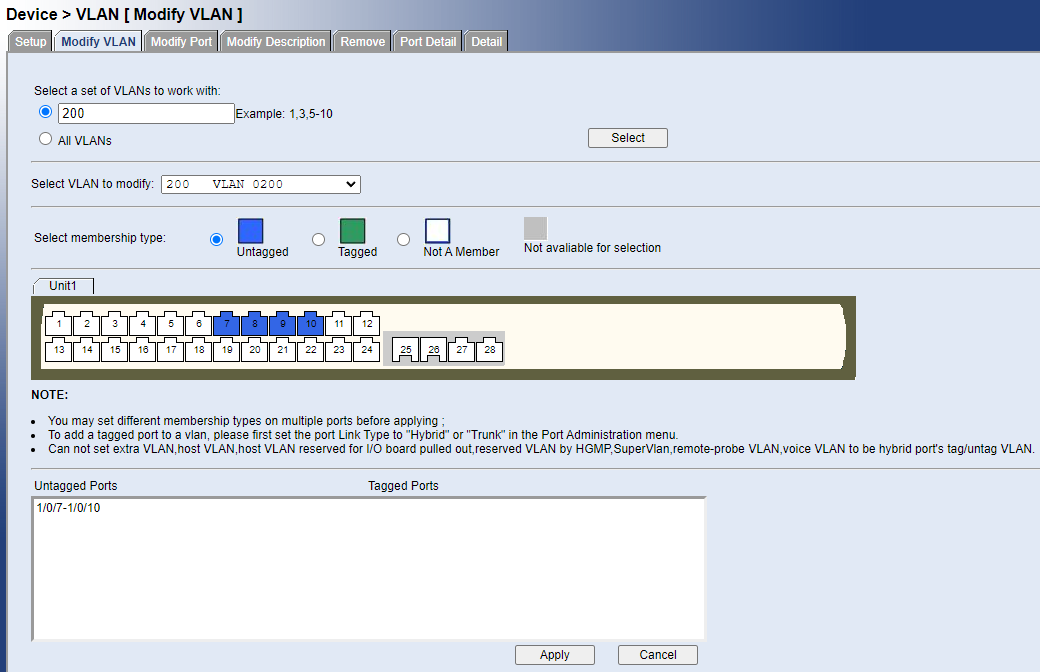

Modify VLAN

VLAN 200 avec ses ports actifs

_images/image60.png

Configurer d’une adresse IP en GUI

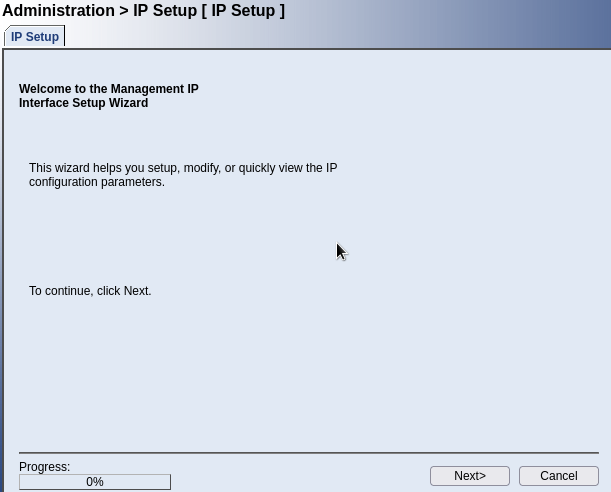

Administration > IP setup

_images/image61.png

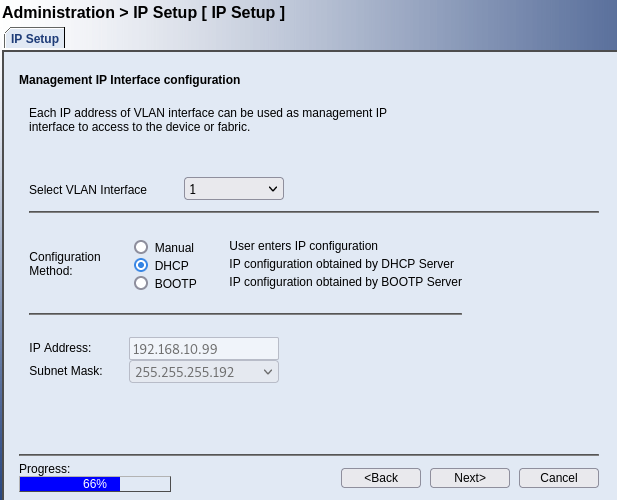

VLAN1

Nous avons laissé en mode DHCP

_images/image62.png

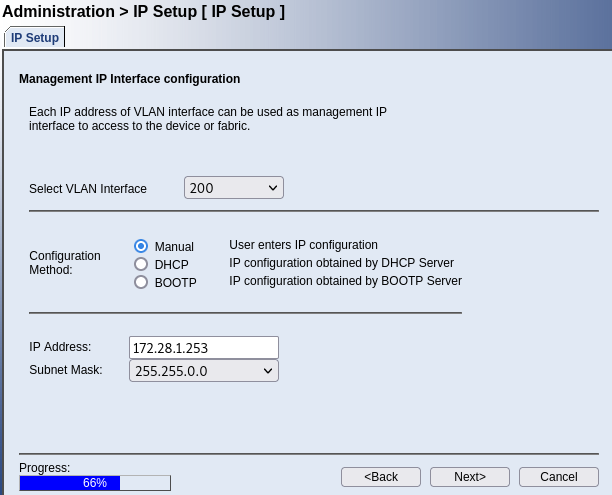

VLAN 200

_images/image63.png

Créer un Trunk sur un port

Cela permet de faire communiquer deux switches et faire passer plusieurs VLAN

Switch 1

# Choix de l’interface
Interface GigabitEthernet1/0/28
# Changer le type de link
port link-type trunk
# Ajouter dans les VLAN souhaités
port trunk permit vlan 1 200

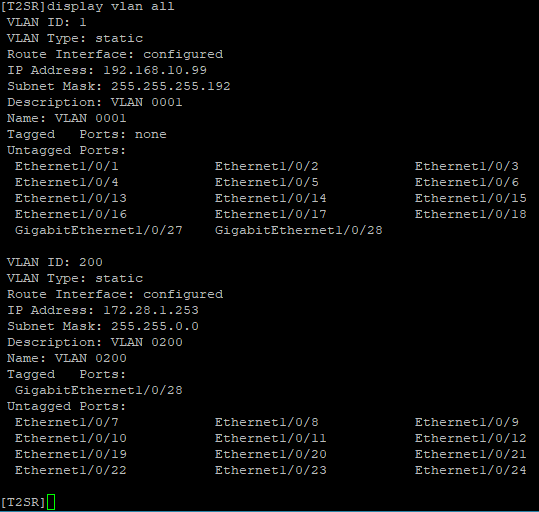

Configuration des ports actuel

_images/image64.png

Tagger un port

Pour interconnecter les deux switches, nous avons tagué les ports 28 sur chacun

interface GigabitEthernet1/0/28
port link-type hybrid
port hybrid vlan 1 200 tagged

Cisco Packet Tracer

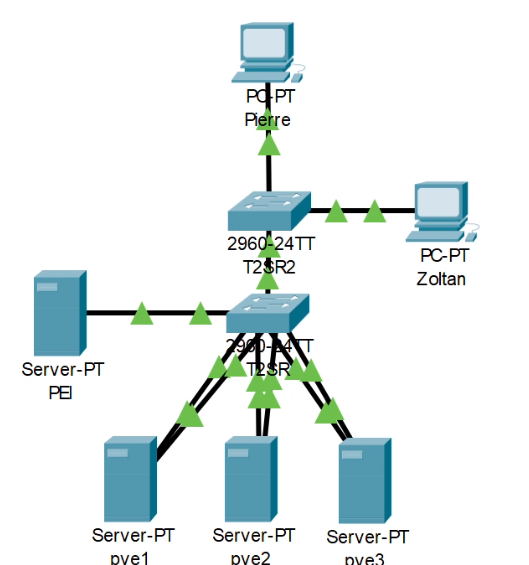

Schéma du réseau

_images/image65.png

Configuration du Switch1 (T2SR)

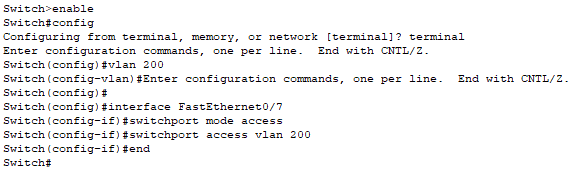

Nous avons exécuté les commandes suivantes pour créer le VLAN 200

# Entrer dans mode Privileged EXEC
enable

# Entrer dans le mode configuration
config

# Choix terminal
terminal

# Configuration du VLAN
vlan 200

# Ajouter le port 0/7 dans le VLAN 200
interface FastEthernet0/7

# Mettre en mode accesible
switchport mode access

# Donner accès au port pour le VLAN 200
switchport access vlan 200

# Quitter la configuration
end

_images/image66.png

Nous avons effectué les mêmes commandes pour les ports 8 à 10, puis nous avons vérifié la configuration des ports avec la commande

sh run

_images/image67.png

Nous avons créé un trunk entre vlan 1 et 200 sur le port GigabitEthernet2

enable

config (choisir terminal)

interface GigabitEthernet0/2
switchport access vlan 200
switchport mode trunk

sh run

_images/image68.png

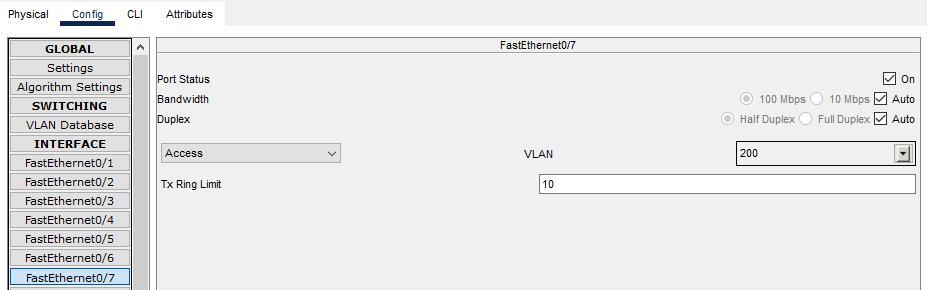

Nous pouvons obtenir les mêmes résultats en mode GUI

Configuration du Switch2 (T2SR2)
